Kelepleme Sistemi Yeni Devrime İşlemde Yardımcı Olmak İçin Çok Sıfır Kelepleme Sistemi Set!

Suidel tarafından geliştirilen sıfır noktalı tutucuların tümü çok yönlüdür ve montaj ekipmanı için öğütme, dönüş, taşlama, korozyon ve test tezgahları gibi tüm yaygın mekanik işlemler için makine paletleri, substratlar, kare plakalar, kolonlar, kuleler ve dönen köprüler içine monte edilebilir. Yüksek kaliteli alet çeliğinden yapılmış hızlı değişen tutkullar mekanik olarak kenetlenir ve kilidi açılır. Seyi De'nin tüm sıkıştırma sistemlerinin özellikleri: basit ve dayanıklı, temizlenmesi kolay, tam paket tasarımı ve yüksek konumlandırma doğruluğu.
Mekanik işleme alanında zengin bir deneyimle, daha rafine ve akıllı takım tezgahı üretimi için ürün yelpazesini zenginleştirmeye devam ediyoruz ve müşterilerin seçmesi için, işletmelerin yüksek verimlilik, yüksek hassasiyetli, yüksek kaliteli işleme üretim hattı oluşturmasına yardımcı olmak için müşterilerin seçim yapması için çeşitli ihtiyaçları karşılamaya devam ediyoruz.
Manuel Hızlı Değişiklik Kargaşa Sistemi Serisi
01
Manuel Sıfır Konumlandırıcı Serisi

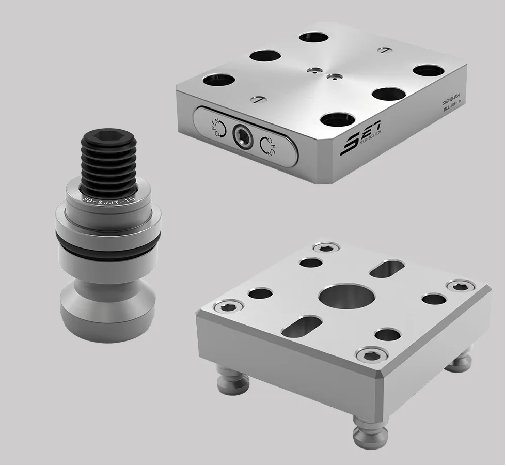

▲ Manuel dört ünite konumlandırıcı manuel palet manuel kilitleme pimi
Manuel sıfır konumlandırma sistemi ve manuel mengene kombinasyonu ile, güçlü kilitlemenin modüler tasarımı hızla gerçekleşir, bu da makine aletinin dışındaki hızlı kenetlenmeyi gerçekleştirebilir ve işleme verimliliğini artırabilir.
Pozisyoncu özellikleri
Manuel olarak kelepçe ve kilidini aç
Malzeme: Paslanmaz Çelik (veya Özel)
Yüzey ve piston sertleştirme
Tekrarlanan konumlandırma doğruluğu <± 0.01mm
Maksimum tork: 60nm
Palet özellikleri
Malzeme: Die Steel (veya özel)
Özel gereksinimler özelleştirilebilir
Dübel özellikleri
sertleştirme
X ve Y yönlerinin özgürlüğünü kısıtlama işlevi
02
Mengene serisi

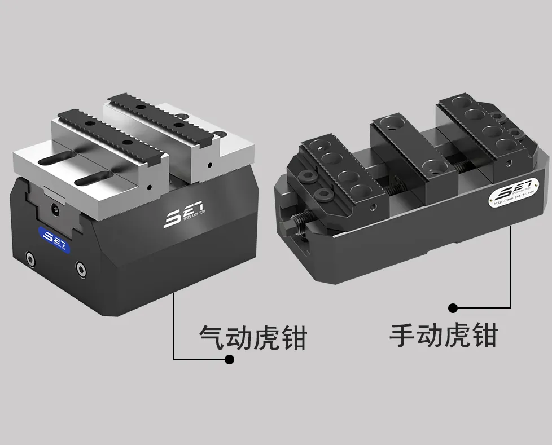

▲ Pnömatik mengene manuel mengene
Süet yardımcısı, tüm sıkıştırma cihazını saniyeler içinde hızlı bir şekilde değiştirmek için sıfır nokta konumlandırma sistemi ile birlikte kullanılabilir. Düz tasarım ve boşluksuz, özellikle hızlı değişim sistemleri ile birleştirildiğinde iş parçası depolamalı otomasyon çözümleri için uygundur.
Manuel mengene özellikleri
Manuel hızlı açma, kilitleme, çift mühür, iyi sızdırmazlık performansı
Malzeme: alaşım yapısal çelik
Çift taraflı rulman merkezleme kullanarak merkez, çalıştırılması kolay
Tekrarlanan konumlandırma doğruluğu <± 0.01mm
Kendini tahsis eden mengene, boş malzemeleri, plakaları veya profilleri kavramak için kullanılabilen çok yönlü bir araçtır. Önceden sıkıntılı ve boşluksuz merkez yatağı ve ek monte edilmiş kaydırıcılar, ± 0.01mm'ye kadar tekrarlanabilirlik, küçük bir kenetleme derinliği (3mm) ve tek bir kelepçe sisteminde çok taraflı işleme elde etme yeteneği sağlar.
Pnömatik mengene özellikleri
Hava Kaynağı Açık, Yay Kelpesi, Hava Kaynağı Basınçlı
Malzeme: Sertleştirilmiş paslanmaz çelik
Yüzey ve demiryolu sertleştirme tedavisi
Tekrarlanan konumlandırma doğruluğu <± 0.01mm
Suide tarafından geliştirilen pnömatik mengene, daha yüksek sıkıştırma kuvveti için içeride bir yay seti ile donatılmıştır. Hava temini olmadığında, mengene yine de yüksek bir sıkıştırma kuvveti koruyabilir. Ek olarak, kavrama konumu dinamik basınç veya entegre bir hava yolu ile izlenebilir, bu da mengeneyi otomasyon uygulamalarında daha da kullanışlı hale getirir.
03
Manuel Top Kilit Sistemi

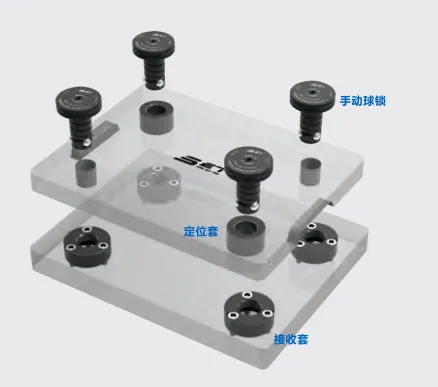

Ana Bileşenler: Kılıf Alma (taban plakasına yerleştirilir), Konumlandırma Kılıfı (Tepsiye yerleştirilir) Manuel Top Kilidi
Ana kullanımlar: Tam armatür kümesinin konumlandırılmasını ve kilitlenmesini hızlı ve doğru bir şekilde tamamlayabilir; Küçük parti, çok çeşit iş parçası hızlı değişim için uygun
Tuhaflık
Hızlı: Tam fikstür değiştirme 1 dakikaya kadar sürer
Tekrarlanan konumlandırma doğruluğu: ± 0.013mm içinde
Kepçe Kuvvetleri: Top Kilidinin Rulman Kapasitesi 36 Ton'dur
Basit Çalışma: Kilit Konumlandırma Bir adım elde etmek için
Düşük Maliyet: Yalnızca Bir Set Base Plaka Seti, Farklı Ürünleri İşleyen Paletlerin Sınırsız Değiştirilmesi
Bakım: Parçalar değiştirilebilir ve değiştirilebilir
04

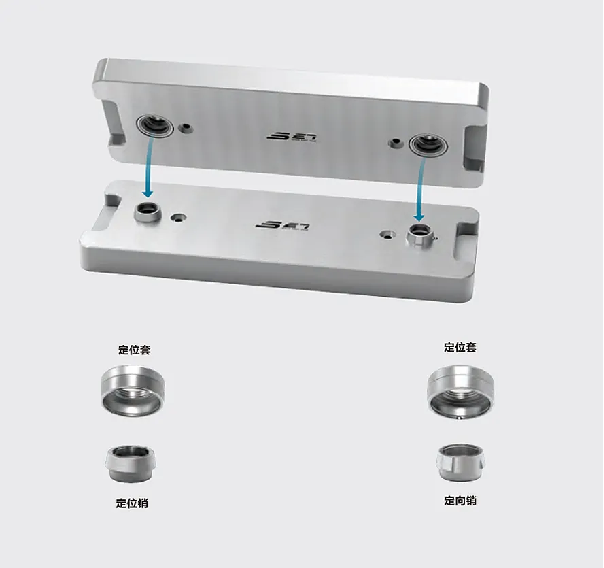

Manuel yerini

Manuel konumlandırma halkası, yüksek hassasiyetli konumlandırmayı tamamlamak için sadece cıvatalara ihtiyaç duyan bir cihazdır.
Tuhaflık
Manuel olarak bulun, kilitleyin ve kilidini açın
Tekrarlanan konumlandırma doğruluğu <± 0.003mm
Malzeme: Sertleştirilmiş paslanmaz çelik
Palet ve substratın hızlı ve hassas konumlandırılması
Alanın verimli kullanımı için kompakt tasarım
Kelepleme Sistemi Uygulama Örneği
01

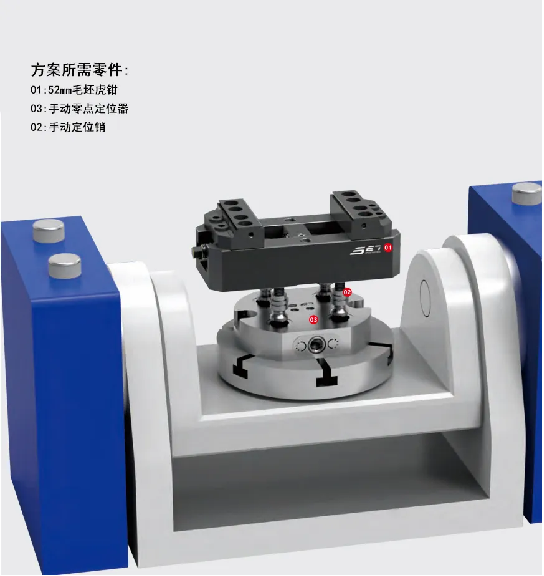

Kendini merkezleten mengene

● Ben merkezci mengene beş eksenli dairesel sıfır konumlandırma tablosunda kullanılır
● Bu program, benlik merkezli mengene'nin yerini alabilir, iş verimliliğini büyük ölçüde artırabilir
02

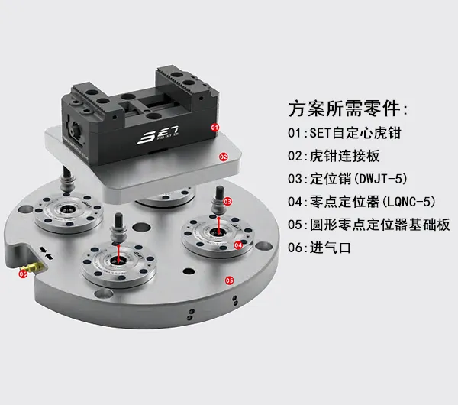

Manuel sıfır konumlandırıcı

● 52mm manuel dört üniteli sıfır konumlandırma ile manuel kendi merkezli mengene
● Hızlı yükleme, ayarlamaya gerek yok, büyük sıkıştırma kuvveti
● Görünmez, kontursuz parazit işlemeyi gerçekleştirebilir
03

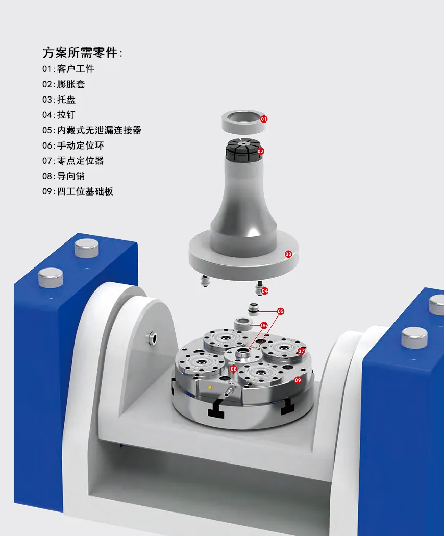

Manuel yerini

● Merkezi konumlandırma doğruluğunu sağlamak için esnek koni halkası merkezine sahiptir ve her zaman değişmeden kalır
● Sızmaz konektörler, hidrolik veya pnömatik armatürlerin hızlı bağlantısına izin verir
Havacılık, otomatik üretim, lazer akıllı üretim, otomobil üretimi, takım tezgahı üretim hattı, size yüksek kaliteli fikstür çözümleri sunmak için her zaman özel ihtiyaçlarınıza dikkat ediyoruz. Özellikle kütle fikstürü üretimi ve hızlı değişim için uygundur, böylece%90 üretim verimliliğini artırmak için mekanik üretim. SET, yüksek kaliteli işleme teknolojisine ve mükemmelliğin teknik gereksinimlerine dayanır, dünyadaki birçok tanınmış işletme için teknik çözümler sunmuştur. Set, sürekli yüksek kaliteli bir ürün sağlamak için tüm çözümü tasarlama, üretme, test etme ve satma yeteneğine sahiptir.
