5 eksenli takım tezgahlarında düşük ekipman kullanım oranı ve uzun iş parçası kurulum süresi mi var? Sıfır noktalı hızlı değiştirilebilen takımlar, verimsiz takım ayarının yarattığı sıkıntılı noktayı tamamen ortadan kaldırır.

Giriş

Üst düzey 5 eksenli işleme ekipmanlar stveart altyapı haline geldi hassas kalıp , havacılık , yeni enerji aracı , 3C hassas bileşen , hidrolik valf ve otomasyon imalat sektörlerinde faaliyet göstermektedir. Daha fazla fabrika premiuma yoğun yatırım yapıyor 5 eksenli işleme centers üretim kapasitesini artırmak için döner tablalı döner tabla makineleri ve 5 eksenli torna-freze ekipmanları. Bununla birlikte, sektördeki yaygın bir sıkıntı devam ediyor: pek çok yüksek değerli 5 eksenli takım tezgahları beklenen verimi, getiriyi ve kar marjlarını sağlayamamak.

Gerçek üretim alanlarında istatistikler, etkin metal kesme çalışma süresinin 5 eksenli makineler genellikle toplam çalışma süresinin %40'ından azdır. Makine aksama sürelerinin %60'ından fazlası manuel işlemler de dahil olmak üzere katma değeri olmayan işlemler tarafından kullanılıyor merkezleme , Kenar bulma ve takım ayarı , fikstür montajı ve demontajı, iş parçası veri kalibrasyonu ve toplu üretim değişimi .

Modern üretim doğru ilerledikçe çok çeşitli, küçük partiler, kısa teslim süresi sipariş modellerinde, geleneksel işleme iş akışlarının sınırlamaları giderek daha belirgin hale geldi. Uzun kurulum döngüleri makinenin sık sık beklemeye alınmasına neden olur; kompleksin tekrarlanan klemplenmesi çokyüzlü parçalar üretir kümülatif sıkma hatası boyutsal sapmaya ve kötü yüzey kalitesine neden olan; işleme kalitesi aşırı derecede kıdemli operatör deneyimine bağlıdır ve bu da istikrarsız parti tutarlılığına ve yüksek hurda risklerine yol açar.

Çoğu üretici kritik bir gerçeği gözden kaçırıyor: nihai üretkenlik 5 eksenli ekipman yalnızca makinenin donanım performansına göre değil, aynı zamvea destekleyici iş tutma sistemi . Fikstürleme ve konumlveırma süreçlerinde tekrarlanan yükseltmeler olmadan, en üst düzey 5 eksenli makineler bile tasarlanan hassasiyet ve verimlilik potansiyeline ulaşamaz. Stveartlaştırılmış ve olgun bir çözüm olarak, sıfır nokta hızlı değiştirilebilir iş bağlama sistemi yavaş kurulumu etkili bir şekilde çözer, dengesiz veri ve düşük makine kullanımı hassas fabrikaların iyileştirilmesi için temel bir yükseltme haline geliyor Genel Ekipman Verimliliği (OEE) ve azalt toplu hurda oranlar.

1. 5 Eksenli Üretimde Geleneksel Fikstürlemenin Temel Sorun Noktaları

Geleneksel işleme dayalı tezgah mengeneleri ve özel olarak tahsis edilmiş armatürler, geleneksel seri üretim senaryoları için tasarlanmıştır ve mevcut senaryolara uyum sağlayamaz. esnek üretim talepler. Başlıca dezavantajları şu şekilde özetlenebilir:

1.1 Uzun Süreli Geçiş Kurulumu Etkin Üretkenliği Sınırlıyor

Geleneksel iş akışları tekrarlanan manuel konumlveırmayı gerektirir, koordinat sistemi kalibrasyonu ve takım ofset telafisi her iş parçası değişimi, toplu geçiş ve parça yeniden işlemesi için. Karmaşık düzensizlik için tek kurulum süresi 5 eksenli parçalar çoğu zaman 30 dakikayı aşar. Hata ayıklama nedeniyle sık sık kapanmalar, etkili kesme süresini ciddi şekilde kısaltır ve atölyenin genel operasyonel verimliliğini düşürür.

1.2 Tekrarlanan Sıkıştırma Kümülatif Hassasiyet Kaybına Neden Olur

En büyük avantajı 5 eksenli işleme çok yüzeyli bağlantı işleme için tek seferlik bağlamadır. Ancak geleneksel armatürler tekrar tekrar sökülmeyi ve yeniden konumlveırılmayı gerektirir. Ekipman arasında iş parçası transferi ve Koordinat Ölçme Makinesi (CMM) yeniden çalışma sürekliliğe yol açar veri ofset, tolerans dışı geometrik ve konumsal doğrulukla sonuçlanır. Bu durum yüksek değerli ürünlerde büyük ekonomik kayıplara neden olur. havacılık components ve hassas kalıplar.

1.3 Özel Armatürler Yüksek Maliyet ve Düşük Çok Yönlülük Getirir

Farklı üretim ihtiyaçlarını karşılamak için fabrikaların farklı iş parçalarına yönelik özel fikstürler özelleştirmesi gerekiyor; bu da yüksek tedarik maliyetleri, büyük depo doluluğu ve düşük yeniden kullanım oranları getiriyor. Özel fikstürler tekrarlanan yeni ürün siparişlerine hızlı bir şekilde uyum sağlayamaz, bu da esnek üretim için önemli bir darboğaz oluşturur.

1.4 Manuel Deneyime Yüksek Bağımlılık Stveardizasyonu Engelliyor

Geleneksel konumlveırma ve takım ayarı tamamen operatörün yeterliliğine dayanır. Yeni çalışanların eğitim döngüleri uzundur ve vardiya devirleri sırasında ürün boyutları ve kalitesi büyük ölçüde dalgalanır. Üretim istikrarı kıdemli teknisyenlere sıkı sıkıya bağlıdır, bu da stveartlaştırılmış ve tekrarlanabilir seri üretimi imkansız hale getirir.

2. Sıfır Noktasında Hızlı Değiştirilen İş Tutma: Standartlaştırılmış 5 Eksenli İşleme Çözümü

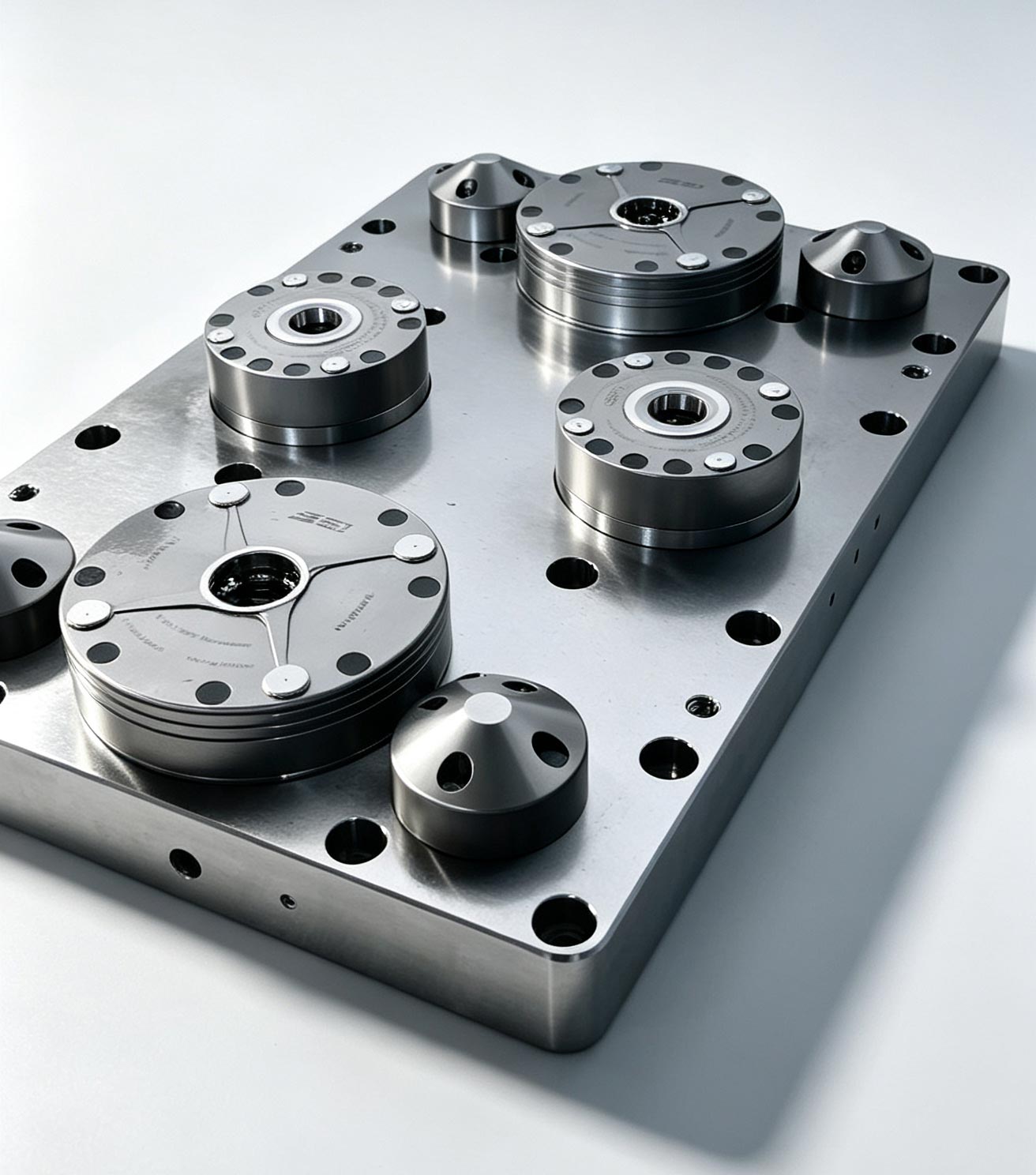

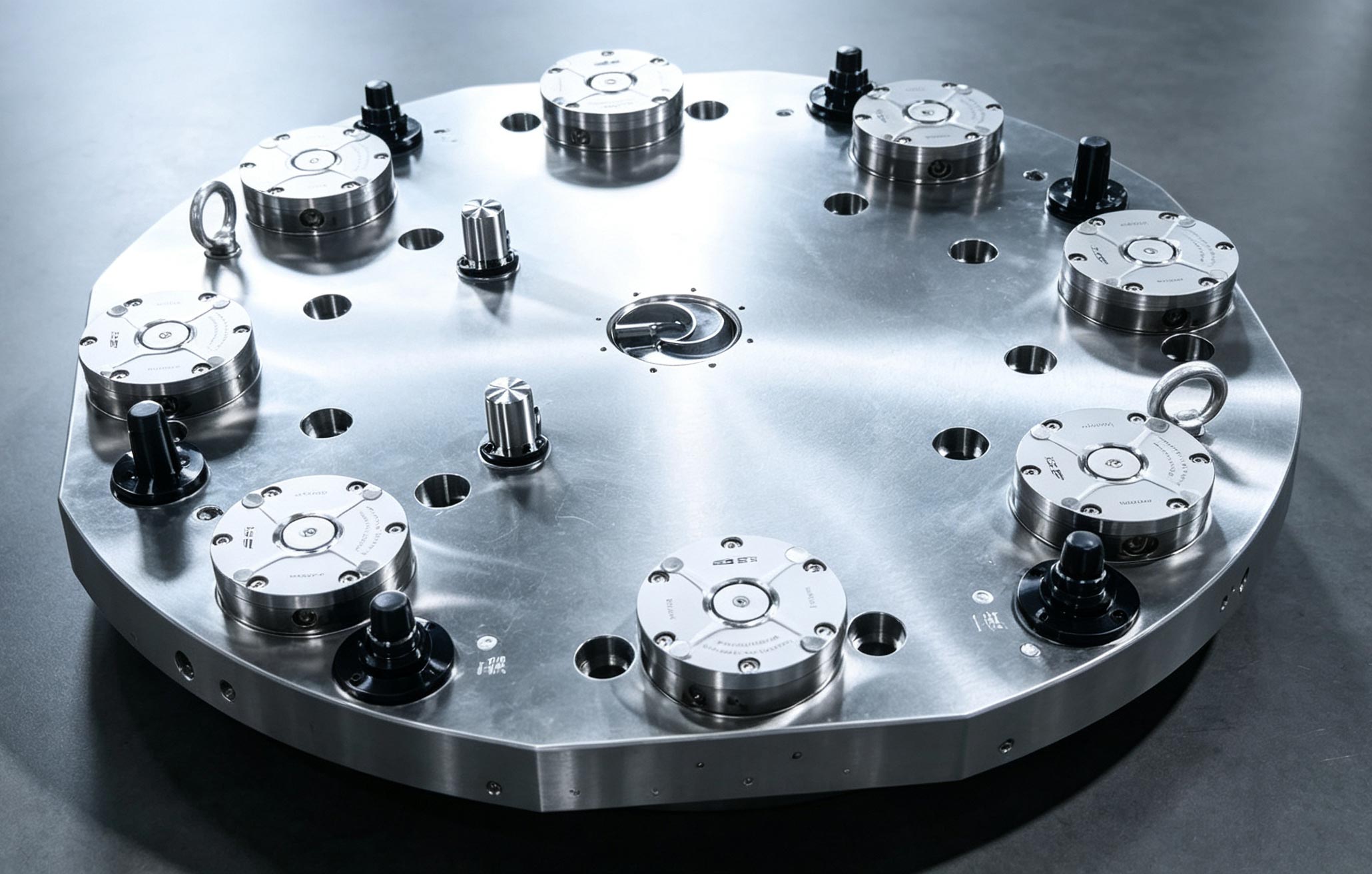

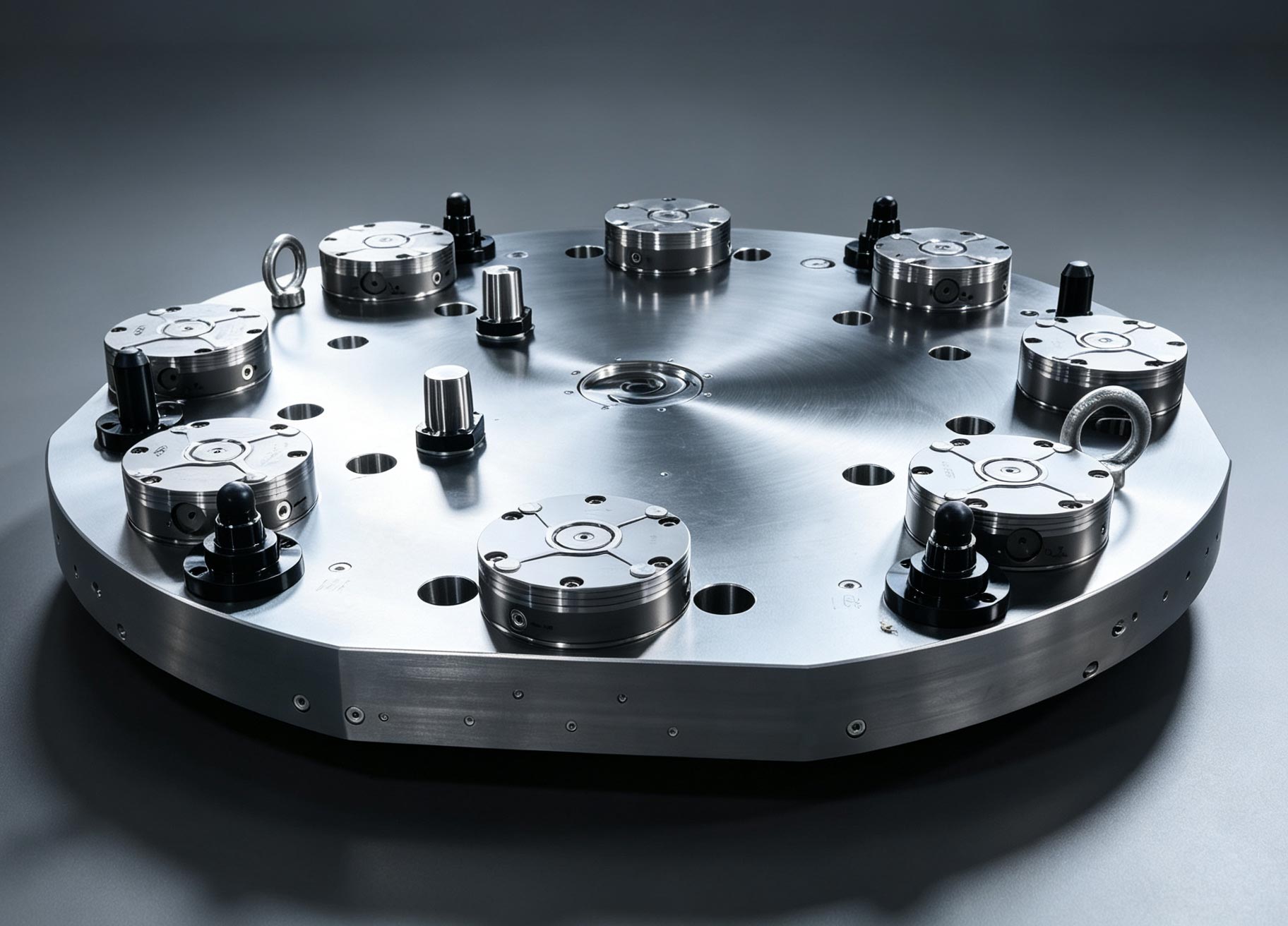

sıfır noktası hızlı değiştirme sistemi standartlaştırılmış bir teknik mimariyi benimser taban plakalarının yerleştirilmesi ve yüksek hassasiyet çekme çıtçıtları birleşik ve sabit bir süreç oluşturmak veri . İş parçalarının, fikstürlerin ve donanımların entegre çevrimdışı ön ayarını gerçekleştirir. paletler zor takım ayarı, yavaş değiştirme, kaotik konumlandırma ve dengesiz hassasiyet gibi sektördeki sıkıntılı noktaları temelden çözüyor ve modern 5 eksenli atölyelerin yüksek hassasiyet, yüksek verimlilik ve esnek üretim özelliklerini tam olarak eşleştiriyor.

2.1 İkinci Seviye Hızlı Geçiş, Makine OEE'sinde Önemli İyileştirme

system completely reforms the traditional on-machine debugging mode. All pre-production work including workpiece clamping, tool setting and inspection can be completed on independent çevrimdışı ön kurulum istasyonları . Önceden ayarlandıktan sonra palet yerinde olduğunda konumlandırma ve kilitleme, tekrarlanan kenar bulma, koordinat kalibrasyonu ve parametre telafisi gerekmeden 3-5 saniyede tamamlanabilir.

Kalıplar, yeni enerji ve havacılık endüstrilerindeki yüksek frekanslı geçiş senaryoları için çözüm, tek toplu hata ayıklama süresini 2-4 saatten 10 dakikaya düşürür. Genel makine kullanımı ve OEE 5 eksenli ekipmanların sayısı istikrarlı bir şekilde %25 ila %35 oranında artırıldı. Makine üzerinde kesme ve çevrimdışı ön ayarın paralel modu, iş milinin rölantide çalışmasını ortadan kaldırır ve sürekli ve verimli üretim gerçekleştirir.

2.2 Birleşik Tam Süreç Verisi, Kümülatif İşleme Hatalarını Ortadan Kaldırın

sıfır nokta hızlı değiştirilebilir iş bağlama sistemi birleştirir tasarım verisi , sıkma verisi ve muayene verisi . Standart paletlere sahip iş parçaları, paletler arasında sorunsuz bir şekilde aktarılabilir. 5 eksenli işleme centers , yatay işleme merkezleri , Elektrik Boşaltma İşleme (EDM) ekipman ve CMM tüm süreç boyunca sıfır konumlandırma sapması olan cihazlar.

içinde B/C ekseni bağlantılı kesme Döner 5 eksenli devirme makinelerinin hassas konik konumlandırma yapısı, çok yönlü kesme etkisine direnir ve titreşimin yer değiştirmesini önler. Şununla donatılmıştır: yüzer destek sıfır noktası modülleri ince duvarların kenetlenme deformasyonunu etkili bir şekilde bastırır titanyum ve alüminyum alaşımlı parçalar .

Pratik atölye doğrulaması, kapsamlı hurda oranının %70'ten fazla azaldığını ve parti yeterlilik oranının %98'in üzerinde kaldığını gösteriyor. Kalıp üretimi için ortak sıfır noktası alt katmanları çekirdek ekler , boşluklar ve slaytlar tek kelepçeyi destekleyin beş taraflı işleme Tekrarlanan bağlama hatalarını ortadan kaldırır, eşit kalıp yerleştirme boşlukları sağlar ve işlem sonrası cilalama ve yeniden işleme iş yükünü büyük ölçüde azaltır.

2.3 Modüler Evrensel Tasarım, Demirbaş Maliyetlerini Azaltın ve Esnek Üretimi Destekleyin

standardized grid structure of sıfır noktası hızlı değiştirme sistemis ile son derece uyumludur tezgah mengeneleri , sinüs manyetik aynalar ve çeşitli özel takım aksesuarları. Tek bir set taban plakalarının yerleştirilmesi düzinelerce iş parçası spesifikasyonuna uyum sağlayabilir ve yeni ürünler için özel fikstürlerin tekrar tekrar kişiselleştirilmesine gerek kalmaz.

gibi yardımcı aksesuarlar yükseltici bloklar ve açılı plakalar takım müdahalesini etkili bir şekilde önleyerek işleme gereksinimlerini karşılar derin boşluklu kalıplar , özel şekilli parçalar ve minyatür 3C hassas bileşens . Yüksek gerilim hidrolik sıfır noktası konumlayıcıları ağır işlere uygundur rüzgar enerjisi ve gemi bileşenleri , ultra yüksek sıkma sertliğini ve verimli geçişi dengeler.

Bu modüler tasarım, çok çeşitli siparişlerin karışık akışlı esnek üretimine mükemmel şekilde uyum sağlayarak, fabrika fikstür tedariki ve stok maliyetlerini %30'dan fazla azaltır.

2.4 Üretim Süreçlerini Standartlaştırın, Manuel Deneyim Bağımlılığını Azaltın

system binds workpiece coordinate systems and tool compensation parameters to standard pallets for permanent reuse. Operators do not need professional positioning and tool-setting skills, greatly lowering the threshold for post operation and new staff training costs.

Yerleşik veri air-blow cleaning ve hava sızdırmazlık denetimi işlevler, konumlandırma yüzeylerindeki demir döküntülerini ve niteliksiz sıkıştırma durumunu otomatik olarak tespit ederek etkin bir şekilde kaçınılmasını sağlar. toplu hurda insan ihmalinden kaynaklanmaktadır. Standartlaştırılmış, tekrarlanabilir ve istikrarlı 5 eksenli işleme iş akışlarını gerçekleştirerek personel rotasyonu ve vardiya devir tesliminden kaynaklanan kalite dalgalanmalarını tamamen çözer.

2.5 Yedek Otomasyon Arayüzleri, Gözetimsiz Akıllı Üretimi Güçlendirin

Geleneksel fikstür yapıları, otomatik yükleme ve boşaltma ekipmanlarıyla eşleşemiyor ve bu da 5 eksenli atölyelerin akıllı bir şekilde yükseltilmesinin önünde önemli bir engel haline geliyor. Standartlaştırılmış çekme saplaması sıfır noktası sisteminin arayüzü mükemmel bir şekilde uyum sağlar robotik tutucular , otomatik malzeme kütüphaneleri ve transfer yolları, tam otomatik palet değiştirmeyi gerçekleştiriyor.

Birden fazla önceden ayarlanmış palet, gece boyunca malzemeleri sirküle edebilir ve besleyebilir gözetimsiz vardiyalar 5 eksenli makinelerin kesintisiz kesimini destekliyor ve gece vardiyasında üretim kapasitesini maksimuma çıkarıyor. Bu arada, sıkma durum sinyali, gerçek zamanlı izleme için ekipman kontrol sistemine bağlanabilir, bu da fabrikaların tek makineli işlemeden üretime geçmeleri için sağlam bir donanım temeli sağlar. Esnek Üretim Sistemi (FMS) .

3. içindedustry Application & On-Site Implementation Benefits

3.1 Hassas Kalıp İmalatı

Yaygın olarak uygulanabilir enjeksiyon kalıpları , damgalama kalıpları ve döküm kalıpları 5 eksenli son işlem ve köşe temizliği için. Kalıp değiştirme süresi 4 saatten 15 dakikaya kısalıyor. Birleşik çok boşluklu veri konumlandırma kalıp eşleştirme doğruluğunu optimize eder, teslimat döngülerini kısaltır ve kalıp servis ömrünü uzatır.

3.2 Havacılık ve Uzayda Hassas İşleme

gibi yüksek hassasiyetli ince duvarlı parçalar için idealdir. titanyum yapısal bileşenler , türbin kanatları ve uydu parantezleri . Sıkıştırma deformasyonunu etkili bir şekilde kontrol eder, çapraz proses aktarımında sıfır veri sapmasını sağlar, istikrarlı bir şekilde karşılar mikron seviyesinde hassasiyet standartlarını yükseltir ve yüksek değerli parçaların hurda kayıplarını azaltır.

3.3 Yeni Enerji Aracı Bileşenleri

Karışık üretime uyarlanabilir pil tepsileri , motor gövdeleri ve şanzıman muhafazaları . Farklı model iş parçalarının hızlı geçişini destekler, tek hatlı üretim kapasitesini iki katına çıkarır ve yeni enerji araçlarının hızlı yineleme ve küçük partili çok partili üretim özelliklerine uyum sağlar.

3.4 3C ve Mikro Hassas Parçalar

Kompakt mini sıfır noktası üniteleri gibi küçük iş parçalarına uyum sağlar AR aksesuarları ve iletişim boşlukları . Takım müdahalesini önler, yüksek düzeyde tutarlı parti boyut doğruluğu sağlar ve genel ürün yeterlilik oranını artırır.

3.5 Genel Makine ve Otomasyon Ekipmanları

İşleme için uygun redüktör bileşenleri , hidrolik valf gövdeleri ve otomasyon takımları. Bir sıfır noktası ekipmanı seti, birden fazla ürün spesifikasyonunu kapsar, demirbaş stok birikimini azaltır ve sipariş teslimat verimliliğini önemli ölçüde artırır.

4. Sonuç

core competition of modern 5 eksenli işleme artık yalnızca takım tezgahı donanım performansına bağlı değil. Çoğu fabrika için kâr darboğazını kırmanın anahtarı, verimsiz bağlama ve konumlandırma bağlantılarını ortadan kaldırmak ve bir dizi yüksek hassasiyetli, esnek ve otomatik standart fikstürle bağlama sistemi oluşturmaktır.

5 eksenli akıllı işleme için temel destekleyici çözüm olarak, sıfır nokta hızlı değiştirilebilir iş bağlama sistemi Kuruluşların dört boyutta kapsamlı yükseltmeler elde etmesine yardımcı olur:

• Verimlilik Yükseltmesi : Geçersiz kurulum ve takım ayarlama süresini ortadan kaldırın, büyük ölçüde iyileştirin makine kullanımı ve OEE;
• Kalite Stabilizasyonu : Tüm süreci birleştirin veri karşılaştırmalar yapın, kümülatif hataları ortadan kaldırın ve toplu işleme verimini sabitleyin;
• Maliyet Azaltma : Fikstür tedarik maliyetlerini, iş parçası hurda kayıplarını ve manuel eğitim masraflarını azaltın;
• içindetelligent Empowerment : Standartlaştırılmış ve insansız üretimi gerçekleştirin, sonraki FMS akıllı üretim hattı yükseltmeleri için arayüzleri ayırın.

içinde the increasingly competitive precision machining industry, iterative upgrading of fixturing processes has become the core breakthrough for factories to build differentiated competitiveness in efficiency, quality and cost.
