CNC Mezar Taşları ve Sıfır Noktası Bulucu Taban Plakaları Çok Eksenli Üretkenliği Nasıl Maksimuma Çıkarır?

1. Çok Eksenli Üretkenlik Neden Sert İş Tutma Yoğunluğu Gerektirir?

Yatay işleme merkezleri dört eksenli ve beş eksenli operasyonlarda üstündür ancak verimlilik tavanları, mezar taşı yüzü başına kaç parçanın kesilebileceğine ve kurulumların ne kadar hızlı döndüğüne göre belirlenir. Tek mengeneli tipik bir 400 mm HMC, döngü başına 2-4 parça üretir. Bir uygulama sıfır noktası bulucu taban plakası dört tarafının altında mezar taşı cnc fikstür döngü başına 16-32 parçaya olanak tanır ve iş mili hızını artırmadan verimi doğrudan artırır.

• Yoğunluk etkisi: Mezar taşı machining increases parts per pallet by 300-500% compared to standalone vises.
• Kullanım artışı: Sıfır noktası aracılığıyla hızlı parça indeksleme, kesilmeyen süreyi parti başına 35 dakikadan 2 dakikanın altına düşürür.
• Doğruluğun korunması: 0,005 mm dahilinde tekrarlanabilir konumlandırma, her değişiklikten sonra yeniden kalifikasyonu ortadan kaldırır.

23 iş atölyesinden toplanan veriler, geleneksel iş tutmadan cnc mezar taşı fixtures sıfır nokta plakalarıyla birleştirildiğinde genel ekipman verimliliğini (OEE) üç ay içinde ortalama %48'den %82'ye çıkarır.

2. Yüksek Performanslı CNC Mezar Taşlarının Temel Anatomisi

A mezar taşı cnc machine fikstür tipik olarak hassas işlenmiş yüzlere sahip kare veya dikdörtgen çelik (veya alüminyum) bir sütundur ve her biri modüler sabitleme plakalarını kabul eder. Ortak konfigürasyonlar 2, 4 veya 6 yüz içerir ve birden fazla parça yönüne eşzamanlı erişim sağlar.

2.1 Malzeme ve Sertlik Hususları

Dökme demir mezar taşları ağır kaba işleme için üstün titreşim sönümlemesi sağlarken, 6061-T6 alüminyum mezar taşları hızlı palet taşıma için ağırlığı azaltır. Yüksek hızlı son işlem için alüminyum sabitleme plakalı çelik çekirdek kullanan hibrit tasarım, sağlamlık ve çevikliği dengeler.

2.2 Arayüz Standartları

En modern mezar taşı tutma sistemler ya ızgara desenini (96 mm veya 100 mm aralık) ya da modüler sabitleme plakalarıyla uyumlu pin yerleştirme delik modellerini benimser. Bu standardizasyon, atölyelerin fikstür plakalarını yeniden işlemeye gerek kalmadan mezar taşları ile sıfır noktası taban plakaları arasında taşımasına olanak tanır.

3. Sıfır Noktası Bulucu Taban Plakası Geçiş Hızını Nasıl Yeniden Tanımlıyor?

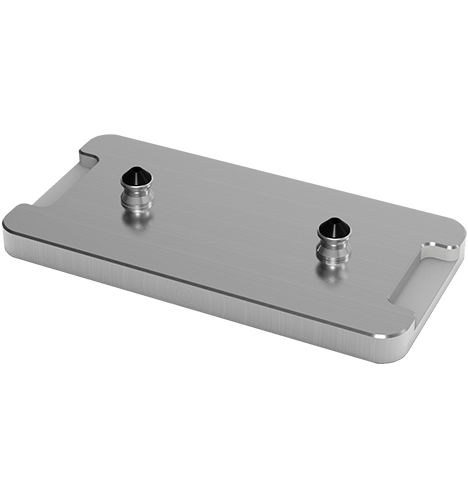

A sıfır noktası bulucu taban plakası sabitleme plakalarını veya mezar taşlarını mikron düzeyinde doğrulukla tekrarlanabilir bir konuma kilitleyen hassas çekme saplamalarını ve kelepçeleme modüllerini entegre eder. Operatör, her bir mezar taşını makine tablasında belirtmek yerine, tüm mezar taşı düzeneğini taban plakasına yerleştirir, pnömatik veya hidrolik kelepçeleri devreye alır ve 90 saniyeden kısa bir sürede kesime hazır durumuna ulaşır.

• Bir dakikanın altında takaslar: Tipik manuel geçiş: 30-40 dk. Sıfır noktalı taban plakaları bu süreyi 40-90 saniyeye düşürür.
• Mutlak tekrarlanabilirlik: Konumlandırma arayüzünde ±0,005 mm'den (5 mikron) daha iyi, lazer interferometre testleriyle doğrulandı.
• Çoklu palet hazırlama: Bir mezar taşı çalışırken, diğeri ikinci bir taban plakasına önceden yerleştirilerek makinenin boşta kalma süresini ortadan kaldırır.

4. Entegrasyon Sinerjisi: HMC'lerde Mezar Taşı Sıfır Noktası

Bir montaj yaptığınızda 4. eksen mezar taşı bir üzerine sıfır noktası bulucu taban plakası kombine sistem, minimum müdahaleyle yüksek yoğunluklu yatay işlemenin kilidini açar. Taban plakası HMC paletine cıvatalanmış halde kalırken birden fazla mezar taşı (her biri önceden parçalarla yüklenmiş) açılıp kapatılır. Bu mimari, ışıklar kapalı üretim ve yüksek karışımlı üretim çalışmaları için idealdir.

4.1 Tipik İş Akışı

1. Operatörler, ham parçaları makinenin dışındaki bir mezar taşına iliştirilmiş sabitleme plakalarına yükler.
2. Mezar taşı düzeneğinin tamamı, kılavuzlu dübeller aracılığıyla sıfır noktası taban plakası üzerine yerleştirilir.
3. Sıkıştırma modülleri mezar taşını otomatik olarak aşağı çeker ve ortalar (pnömatik veya mekanik).
4. HMC, bir sonraki mezar taşı çevrimdışı olarak hazırlanırken çok yönlü bir program çalıştırır.

Bu yöntem, çeşitli yalın üretim örnek olay incelemelerinin (ortalama 62 üretim haftası) belgelediği gibi, gerçek atölye koşullarında iş mili kullanımını ~%40'tan %85'in üzerine çıkarır.

5. Mezar Taşlarında Çok Parçalı Kenetleme için Tasarım Stratejileri

Etkili mezar taşı işleme armatürleri kasıtlı gerektirir bileşen bağlama tasarımı Parça erişimini, talaş tahliyesini ve bağlama kuvvetini dengelemek için. Aşağıda yüksek yoğunluklu yatay işleme hücrelerinden elde edilen kanıtlanmış teknikler bulunmaktadır.

5.1 Katman İstifleme ve Tek Katmanlı Sıkıştırma Karşılaştırması

Yüksekliği 80 mm'nin altındaki prizmatik parçalar için, iki katmanlı mezar taşları (birbirinin üzerine kenetlenmiş parçalar) yüz başına parça miktarını iki katına çıkarır. Aletin müdahalesini önlemek için hidrolik döner kelepçeler veya geri çekilebilir pistonlar kullanın.

5.2 Modüler Fikstür Plakaları

Modüler fikstür plakaları ızgara desenleri (12 mm veya 16 mm çaplı yerleştirme delikleri) ile hızlı yeniden yapılandırmaya olanak tanır. Tek bir mezar taşı yüzü, özel delikler açmaya gerek kalmadan kırlangıç ​​kuyruğu tabanlarını, ayak kıskaçlarını veya vakum bölmelerini kabul edebilir.

Maksimum yoğunluk için, servo tahrikli kenetleme modüllerine sahip programlanabilir fikstürler kullanın; ancak çoğu mağaza için mekanik sıfır noktası uyumlu mezar taşları en iyi maliyet-üretim oranı oranını sunar.

6. Niceliksel Etki: Mezar Taşı Sıfır Noktasından Öncesi ve Sonrası

Alüminyum ve paslanmaz çelik bileşenleri işleyen üç yatay işleme merkezinde (yıllık hacim 85.000 adet) yapılan altı aylık ayrıntılı bir çalışma, Mezar taşı şehri iş tutma Sıfır noktalı taban plakalarını kullanma prensipleri.

• İş mili çalışma zamanı: vardiya başına 3,2 saatten 6,7 saate (%109) çıktı.
• Kurulum sıklığı: Vardiya başına 4 değişimden vardiya başına 1,2 değişime düşürüldü (%70 azalma).
• Yanlış yükleme nedeniyle hurda oranı: Tekrarlanabilir sıfır noktası konumlandırması nedeniyle %3,1'den %0,4'e düştü.
• Makine başına yıllık üretim: 12.400 parçadan 34.200 parçaya yükseldi.

7. Mezar Taşı Armatürlerinde Bileşen Sıkıştırma Tasarımı için En İyi Uygulamalar

Çarpışmaları önlemek ve alet erişilebilirliğini en üst düzeye çıkarmak için, oluştururken bu tasarım yönergelerini izleyin. Mezar taşı fikstürü 4. eksen işleme için düzenler.

7.1 Takım Açıklığı ve Yönü

Uzun parçaları B ekseni dönüş merkezi boyunca yatay olarak yönlendirin. Bu, takım sarkmasını minimum düzeyde tutar. Mezar taşları, kademeli kelepçeler ve parçalar için, parmak frezenin tamamen geri çekilmeden bitişik özelliklere ulaşabilmesi için.

7.2 Çip Yönetimi

Talaş kırıcı oluklarını fikstür plakalarına yerleştirin ve talaşları aşağıya doğru yönlendirmek için açılı sıkıştırma elemanları (15-20 derece) kullanın. Yatay işleme merkezleri iş mili içinden soğutma sıvısına ve yerçekimine dayanır; Kötü tasarlanmış bir mezar taşı talaşları hapseder ve yeniden kesime neden olur.

7.3 Sıkıştırma Kuvveti Tutarlılığı

Hidrolik veya pnömatik sıkma modülleri entegre edilmiştir. mezar taşı cnc gövde tüm parçalarda eşit kuvvet sağlar. Döngü başlamadan önce her kelepçenin yerine oturduğunu doğrulamak için basınç sensörlerini kullanın; bu, HMC'nin M kodu arayüzü aracılığıyla izlenebilir.

8. Ekonomik Gerekçe: Sıfır Noktalı Mezar Taşı Sistemlerinin ROIC'si

Hassas zeminin ilk maliyeti sıfır noktası bulucu taban plakası artı iki cnc mezar taşı montajlar temel mengenelerden daha yüksektir, yatırılan sermayenin getirisi (ROIC) orta hacimli mağazalar için genellikle 6 ayın altındadır (2.000 parça numarası/yıl). Anahtar sürücüler:

• Nitelikli işgücünün azalması: Operatörlerin artık demirbaşları belirtmesine gerek yok; yarı vasıflı personel mezar taşlarını değiştirebilir.
• Daha düşük bozulabilir takım maliyeti: Daha yüksek iş mili kullanımı, daha fazla parça üzerinde yapılan işlemeyi amorti ederek kenar başına maliyeti %30-40 oranında azaltır.
• Işıklar kapalı durumda olma durumu: Tekrarlanabilir bağlama ve sıfır noktası konumlandırma, 8 saate kadar gözetimsiz işleme olanağı sağlar.

5 HMC'li bir atölye, uygulamanın mezar taşı işleme sıfır noktalı taban plakaları, vardiya başına 1,5 saatlik kurulum süresini üretime kaydırarak makine başına yıllık 420.000 $ ek kâr elde etti.

9. Mezar Taşı ve Sıfır Noktasını Benimserken Kaçınılması Gereken Yaygın Hatalar

9.1 Tutarsız Çekme Saplama Torku

Çekme saplaması tork değişimi doğrudan Z yüksekliği tekrarlanabilirliğini etkiler. Tüm sıfır noktası arayüz saplamaları için kalibre edilmiş tork anahtarları kullanın. Gevşek saplamalar 0,03 mm'ye kadar konum sapmasına neden olur.

9.2 Kaldırım Taşı Ağırlık Limitlerinin Aşırı Yüklenmesi

Her HMC paletinin maksimum yük kapasitesi vardır. 32 parça ve kelepçelerden oluşan tam yüklü bir 4. eksen mezar taşı bu rakamı aşabilir ve eksen tahrik hatalarına neden olabilir. Güvenlik için her zaman mezar taşı düzeneğinin tamamını tartın ve ağırlığını %15 oranında azaltın.

9.3 Soğutma Sıvısına Erişimin Yoksayılması

Sıfır noktalı taban plakaları engelsiz soğutma sıvısı akışı gerektirir. Talaş birikmesini önlemek için entegre soğutma kanallarına veya açılı yıkama portlarına sahip taban plakaları kullanın.

10. Geleceğin Trendleri: Gömülü Sensörlere Sahip Akıllı Mezar Taşı Armatürleri

Endüstri 4.0'a hazır mezar taşı tutma artık fikstür ofsetlerini ve parça programlarını saklayan RFID etiketlerini içeriyor. Üzerine mezar taşı konulduğunda sıfır noktası bulucu taban plakası HMC otomatik olarak doğru makroyu yükler. Bazı gelişmiş sistemler, iş mili başlamadan önce oturma hatalarını tespit etmek için bağlama modüllerinde kuvvet sensörleri içerir.

Bu akıllı mezar taşları kurulum süresini daha da kısaltarak 30 saniyenin altına indirir ve neredeyse tüm manuel veri girişi hatalarını ortadan kaldırır. İlk benimseyenler, RFID özellikli mezar taşı armatürlerini uyguladıktan sonra ilk parça hurdasında %95'lik bir azalma olduğunu bildiriyor.
