"5 dakikada hızlı değişim! Süet sıfır konumlandırma sisteminin nihai verimliliğini ortaya çıkarmak."

Sistem prensibi:
Sıfır nokta konumlandırma sistemi, havalandırma sırasında açılan ve havadan kilitlenen kilit mekanizmasına aittir. Sıfır konumlandırma sistemine hidrolik basınç veya hava basıncı uygulandığında, basınç aşağıdaki yayı pistondan sıkıştırır ve çelik bilyası her iki tarafa da yayılır. Kelepleme iç güçlü yayına bağlıdır ve normal çalışma sırasında hava kaynağı gerekmez. Hızlı değişim sistemi farklı konumlandırıcı modüllerinden oluşur, kullanım aynı değildir, vücut değişir, çivi de değişir, konumlandırıcı olarak ayrılır, konumlandırma pimi, yönlendirme pimi, kilitleme pimi, klasik "bir taraf iki pin" konumuna aittir.

Sıfır nokta sisteminin bir başka özelliği de ikili işlevidir: konumlandırma ve sıkıştırma aynı anda 5 μs'den az bir doğrulukla gerçekleştirilir. Kısa konik konumlandırma pimi, temas yüzeyini tamamen kapalı hale getirir ve kendi kendini kilitleme işlevine sahiptir. Konumlandırma kelepçesi, otomatik veya manuel yükleme ve boşaltma için belirli avantajlara sahip belirli bir radyal sapma ve açısal sapmaya izin verir.

Sıfır konumlandırma sisteminin özellikleri
Kendi kendine kilitlenen sıkıştırma mekanizması
Üç taraflı bilyalı sıkıştırma yönteminin kullanımdayken hava kaynağını bağlamasına gerek yoktur ve mekanik yay kama yapısı kenetlenir ve hava kaynağı yalnızca kilit açıldığında gereklidir.

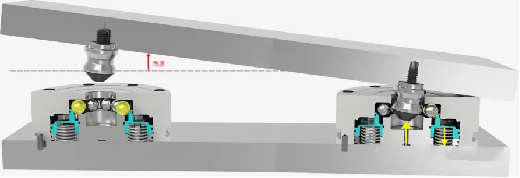

Daha yüksek eğimli yükleme açısı
Fikstür değiştirildiğinde, kesinlikle yatay olamadığı için, tepsi eğim gereksinimleri nispeten yüksek olduğunda, bu konumlandırıcı bu sorunu çözebilir, bu konumdaki diğer markalara kıyasla, 1.2 derecelik eğim açısı, 30 derece izin verir, konumlandırıcı, bir halka top tasarımı, özel tırnak içermeyen interferik tasarımı kullanır, bu nedenle mutlak olmayan bir şekilde, çığlık atar, bu nedenle mutlaka ihtiyaç duyulmaz, bu nedenle mutlaka ihtiyaç duyulmaz, bu nedenle mutlaka ihtiyaç duyulmaz, bu nedenle mutlaka ihtiyaç duyulmaz, bu nedenle mutlaka ihtiyaç duyulmaz, bu nedenle hiniz gerektiğinde, hinli olmasını sağladığında, çiğneme gerektiğinde gerektiğinde gerektiğinden emin olun, bu nedenle hiniz gerektiğinde, hinli olmasını sağladığında, hiniz gerektiğinde gerektiğinde gerektiğinde, hiniz gerektiğinden emin olun, bu nedenle hiniz gerektiğinde, hiniz gerektiğinde gerektiğinde gerektiğinde, hiniz gerektiğinden emin olun, bu nedenle hiniz gerektiğinde, gerektiğinde gerektiğinde gerektiğinde gerektiğinde gerektiğinde gerektiğinde, Operasyon zorluğu ve sıfır konumlandırıcıya zarar verme riski. Ayrıca, her tepsi, çivinin eksantrik mesafesinin ± 5 mm olmasını sağlayarak kenetleme verimliliğini artıran, belirli bir darbe direncine sahip olması gereken kalın bir konumlandırma kılavuzu manşonla gömülüdür. Paletin makinenin dışından masa tepsisine kaldırma süresi en hızlı 5 dakika (sökme ve bağlanma ve çalıştırma dahil) indirgenir.

Otomatik muayene ve temizlik için uygun

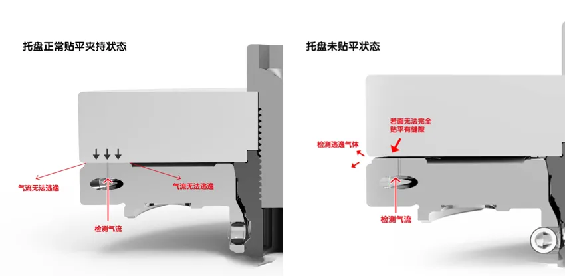

Tepenin stabilitesini sağlamak ve konumlandırma gereksinimlerini karşılamak için, sıfır konumlandırıcı bir kelepçe algılama cihazı eklemelidir, bu cihazın amacı sıfır konumlandırıcının tepsinin konumlandırma yüzeyine tamamen temas edebilmesini ve ortada demir kesim veya diğer enkazların olmasını sağlamaktır. Çalışma prensibi Şekil (1) 'de gösterilmiştir. Tespit havası deliğin dışında (0.2MPa) hava basıncını serbest bırakacaktır. Akış sensörünün derecelendirme değerini ayarlayın. Tepsisi, Şekil 2'de gösterildiği gibi konumlandırıcı ile düz olmadığında, tespit edilen kaçan gaz boşluk boyunca dışa doğru kaçacaktır ve akış sensörü, sıkıştırma algılamasını gerçekleştirmek için akış farkını belirleyecektir. Tespit deliği ayrıca stoma temizliğini sağlamak için 0.6MPa temizleme basıncını dışa doğru püskürtecektir. Birden fazla konumlandırıcı aynı anda tespit edilebilir, böylece maliyetleri azaltır; 2. Birden fazla konumlandırıcıda bir sızıntı akış değeri olduğunda, önceden ayarlanmış akış değeri ile tutarsız olacaktır, bu nedenle daha güvenlidir; 3. Algılama yöntemi daha doğrudan, tepsi yüklenmez ve konumlandırıcı boş klip algılanabilir.

Başvuru vakası

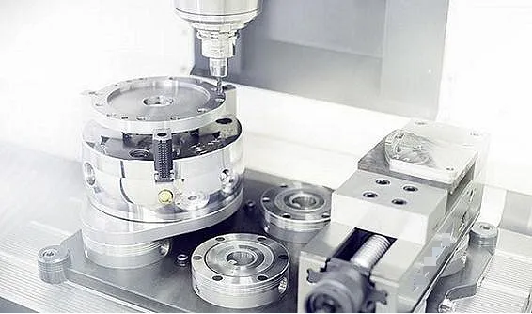

Modüler sistem, iş parçalarının, mikro ve küçük parçaların doğrudan kenetlenmesi için profesyonel standart modüllere sahiptir, bu da bireysel sıkıştırma cihazlarının, iş parçasının tepsilerinin veya iş parçalarının kurulmasına, konumlandırılmasına ve kenetlenmesine izin verir, kısa bir süre içinde, işlem sırasında makine dışında yapılan gerçek kelepçe işlemi ile yapılan gerçek kelepçelerle donatılmış bir şekilde konumlandırma pimleri ile donatılmıştır.

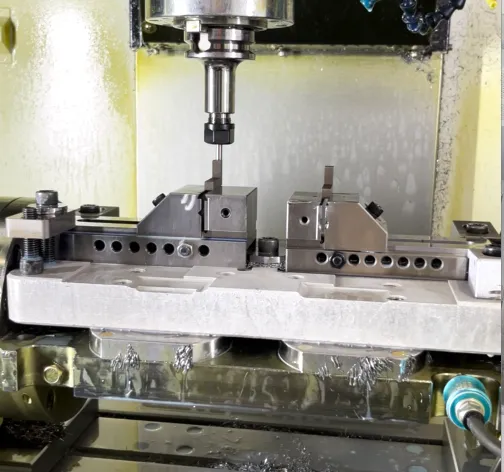

Hızlı Değişiklik Tepsisi Farklı Kelepleme Cihazı Kurulur

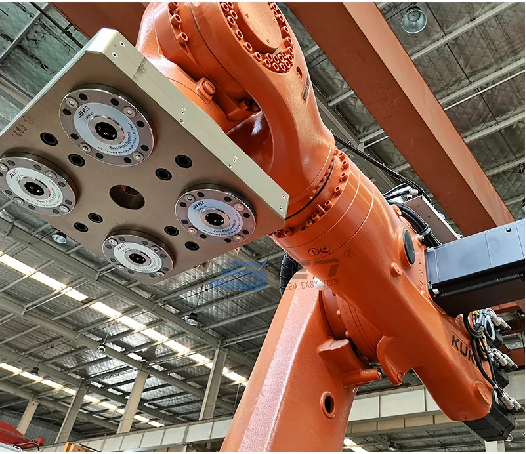

SET Zero Konumlandırma Sistemi ile donatılmış dönen köprü, gerektiğinde tutucu tepsinin veya bireysel iş parçasının yerini alabilir.

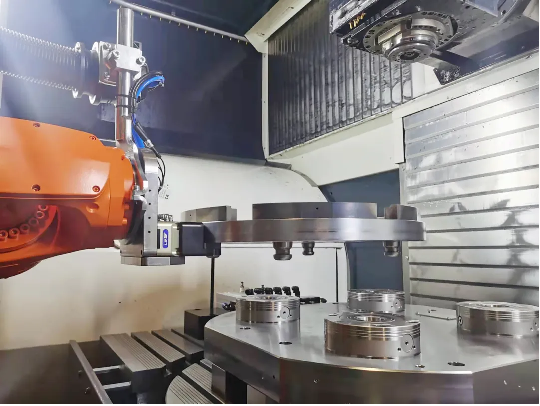

Sıfır nokta konumlandırma sistemi, otomatik makine beslemesinde işleme stabilitesi elde etmek için kullanılır.

Montaj uygulamalarında, SET Zero konumlandırma tepsisi bir taşıyıcı sistemi olarak kullanılır ve konik konumlandırma pimi, tepsinin değiştirme sırasında sıkışmasını önler.

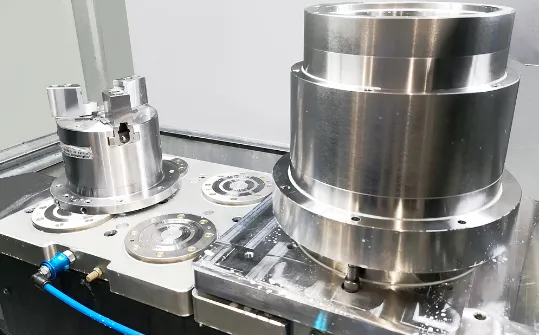

Özel bir işleme ortamında, iş parçası doğrudan işlem deliği ayarlanarak veya iş parçasıyla tepsiyle bağlanarak kenetlenebilir ve beş taraf bir seferde işlenebilir ve karmaşık geleneksel süreçleri ortadan kaldırabilir.

Uzun yıllarca birikmiş deneyim, onlarca yıldır sektörün derin bir şekilde ekimi ile kapsamlı bir fikstür ürünleri ve profesyonel Ar -Ge teknolojisi portföyümüz var, otomasyon sıkma teknolojisi çözümlerinin çeşitli ihtiyaçlarını karşılayabilir, otomasyon endüstrisi ekipman üreticilerinin maliyetleri azaltmasına ve verimliliği artırmasına, işletmelerin temel rekabet gücünü artırmasına yardımcı olabilir. Kritik olan, sıfır konumlandırma sistemi çözümlerimizin çeşitli pratik uygulama senaryolarını karşılayabilmesidir, Suyi de yüksek kaliteli Ar-Ge üretim teknolojisine ve teknik gereksinimlerin mükemmelliğine güvenmesi, dünyada çok sayıda tanınmış işletmeye teknik çözümler sunmuştur.
