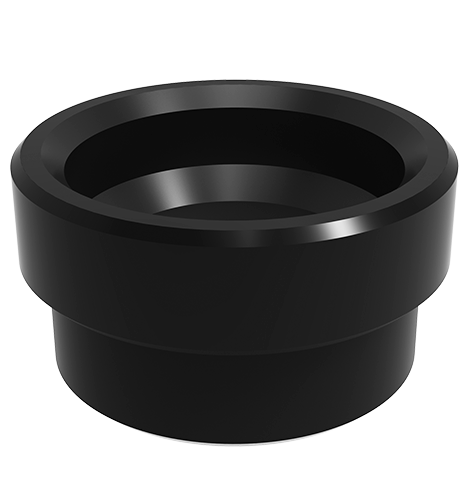

Yüksekliği 12.1mm ve ağırlık 20g. Vücudu söndürülür ve öfkeli ferrosoferrik oksit filmi.
Tekrarlayan konumlandırma doğruluğu ＜ ± 0.013mm.
Konum kolunu kelepçenin anahtar kartına koyun, top kilidi ve kabul manşonuyla işbirliği yapın.
P.S. Tekrarlayan konumlandırma doğruluğu, konumlandırma manşonuna bağlıdır. Birinci seviye iki konumlandırma kolunu kullanırken, iki deliğin merkezine merkezden merkeze tolerans aralığında ise ± 0.005mm, daha sonra tekrarlayan konumlandırma doğruluğu ± 0.013mm.
Vücut: Söndürülmüş ve temperli ferrosoferrik oksit film.
| Boyut numarası | ØD1 | ØD2 | ØD3 | ØD4 | H | H1 | Ağırlık (G) |
|---|---|---|---|---|---|---|---|
| JT1629 | 22 | 16 | 20.65 | 18.6 | 12.1 | 7.24 | 20 |
| JT2032 | 28 | 20 | 24.77 | 32.2 | 17.1 | 8.4 | 50 |
| JT2540 | 35 | 25 | 30.35 | 40.2 | 21 | 10.3 | 80 |
| JT3048 | 42 | 30 | 36.2 | 48.2 | 21.8 | 10.7 | 125 |
| Boyut numarası | Øm | AÇIK | Kompozit plakanın kalınlığı H (minimum) | L1 |
|---|---|---|---|---|
| JT1629 | 22 | 29 | 20 | 7.24 |
| JT2032 | 28 | 33 | 25 | 8.74 |
| JT2540 | 35 | 41 | 25 | 10.54 |
| JT3048 | 42 | 49 | 30 | 10.95 |
