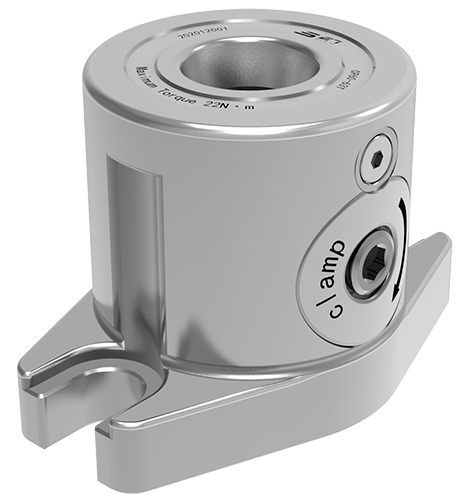

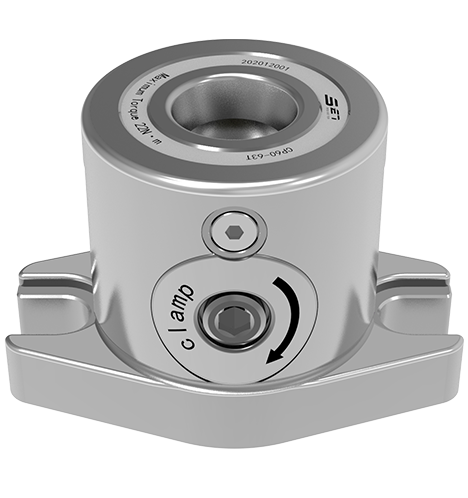

Malzemesi sertleştirilmiş paslanmaz çeliktir. Manuel çalışma ile kilidi açılabilir ve kenetlenebilir.
Tekrarlayan konumlandırma doğruluğu ＜ 0.005mm. Tek bir konumlandırıcının sıkıştırma kuvveti 8kn'dir. İzin verilen sabitleme torku 8nm'dir.

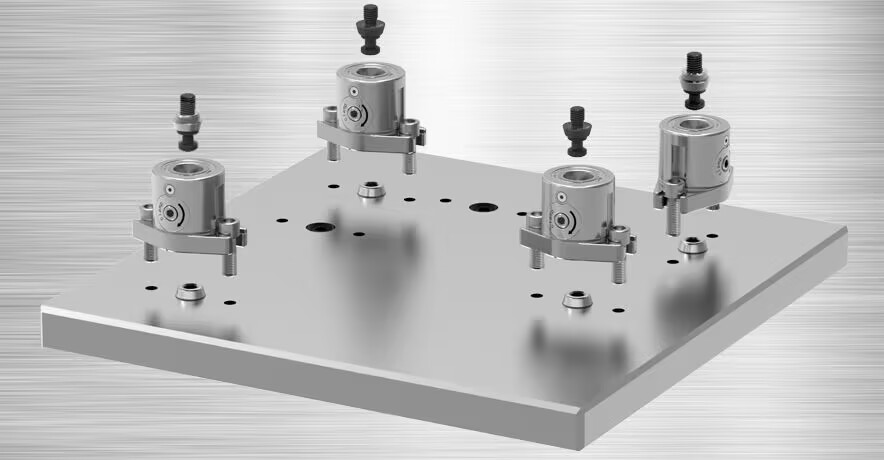

Kalıpların işleme ve montaj alanları için geçerlidir. Merkezi konumlandırıcının merkez mesafe çalışma modunu hızlı bir şekilde ayarlamak için uygundur.
Manuel çalışma ile kilidi açılabilir ve kenetlenebilir;
Tekrarlayan konumlandırma doğruluğu ＜ 0.005mm;
Kalıpların işleme ve montaj alanları için geçerlidir;
Malzeme: sertleştirilmiş paslanmaz çelik;
Yüksek sıkıştırma kuvvetine sahiptir;
Merkezi konumlandırıcının merkez mesafe çalışma modunu hızlı bir şekilde ayarlamak için uygundur.
| Boyut numarası | KiliDini açma yöntemi | Kelepleme kuvveti (KN) | İzin verilen sabitleme torku (NM) | Ağırlık (kg) |
|---|---|---|---|---|
| CP40-40T | Manuel çalışma | 8 | 8 | 0.8 |
| CP60-63T | Manuel çalışma | 15 | 22 | 1.4 |
| CP80-80T | Manuel çalışma | 25 | 50 | 3.3 |

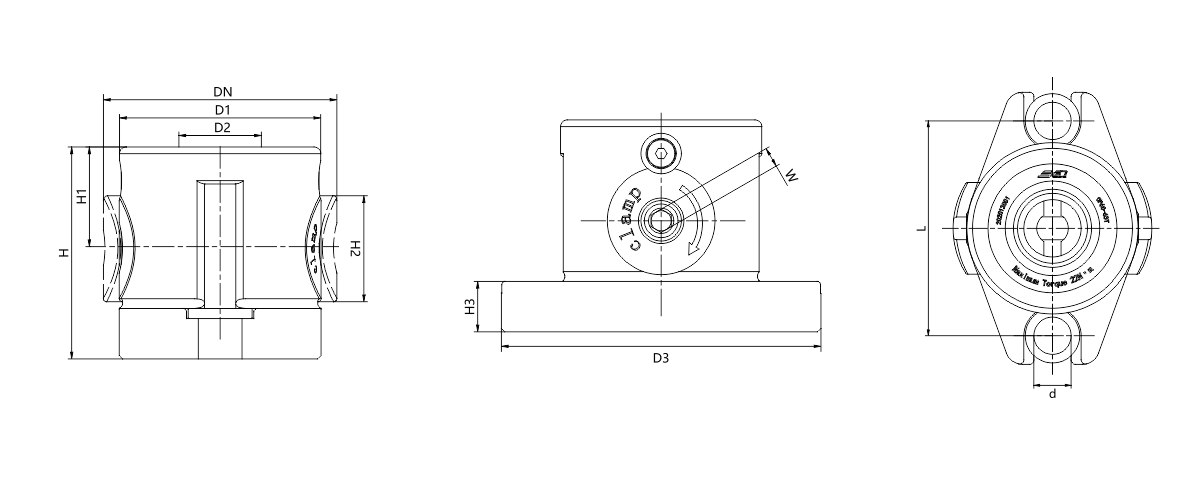

| Boyut numarası | DN | D1 | ØD2 | D3 | H (± 0.01) | H1 | H2 | H3 | L | d | W |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CP40-40T | 46 | 40 | 12 | 65 | 40 | 20 | 22 | 10 | 50 | 9 | 4 |
| CP60-63T | 69 | 60 | 18 | 95 | 63 | 30 | 32 | 15 | 75 | 13 | 6 |
| CP80-80T | 91 | 80 | 22 | 130 | 80 | 40 | 44 | 20 | 100 | 17 | 8 |
