Yüzeyin sertleşme işlemine sahiptir.
Yüksekliği 37.6mm ve ağırlık 20g.
X yönünün ve y yönünün özgürlük derecelerini sınırlayabilir.

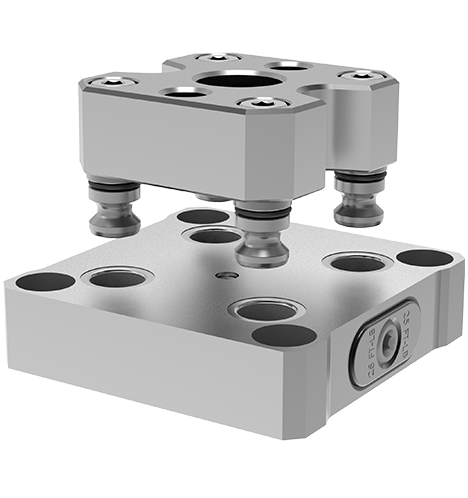

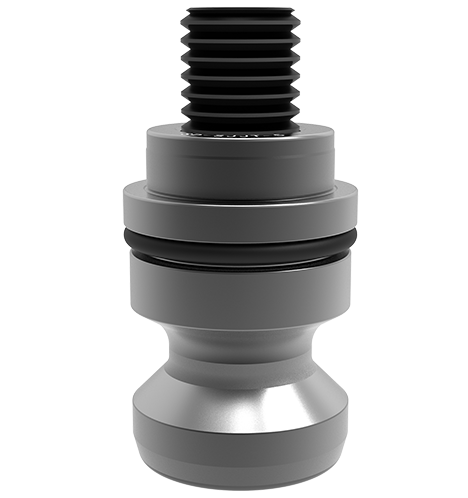

52mm manuel taban plakasının özel pimi
Doğruluk gereksinimi yüksektir. Yüzeyin sertleşme işlemine sahiptir;
52mm manuel taban plakasının özel pimidir.
Bu konumlandırma pimi, x yönünün ve y yönünün serbestlik derecelerini sınırlayabilir;

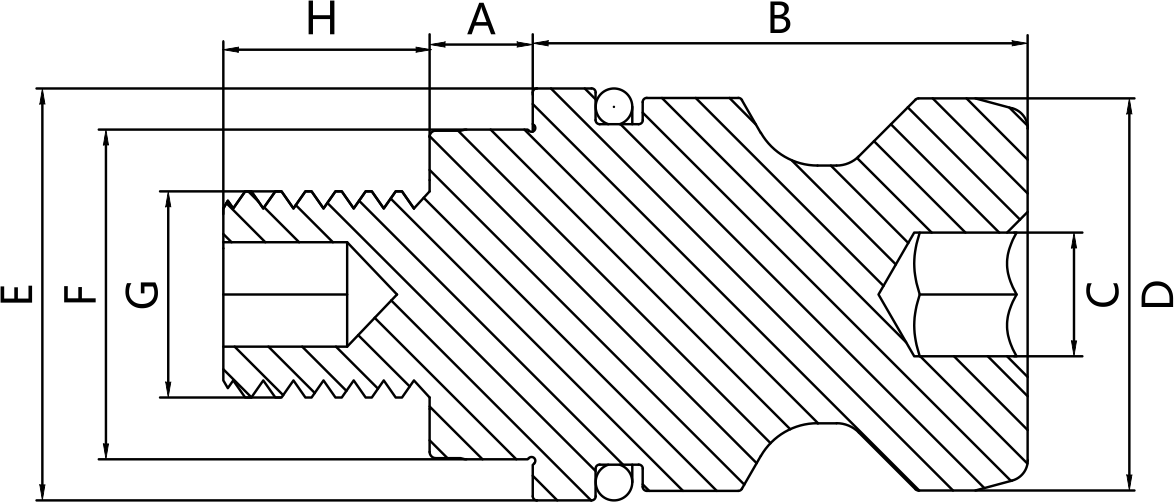

| Boyut numarası | Eşleşen bulucu | A | B | C | D | E | F | G | H (H6) | Ağırlık (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| SJJT-52 | 52mm manuel taban plakası | 5 | 19.6 | SW6 | 15.2 | 16 | 12 | M8 | 13 | 0.028 |
| SJJT-96 | 96mm manuel taban plakası | 5 | 24 | SW6 | 19 | 20 | 16 | M10 | 15 | 0.045 |
