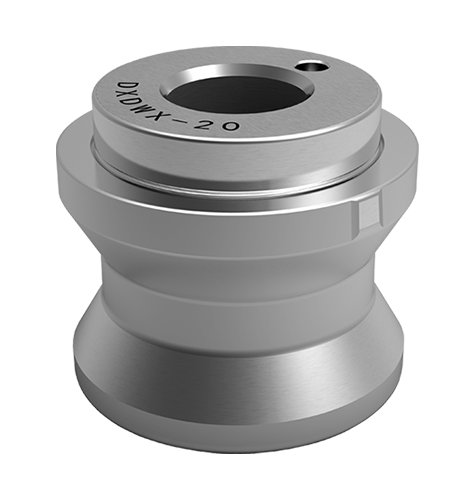

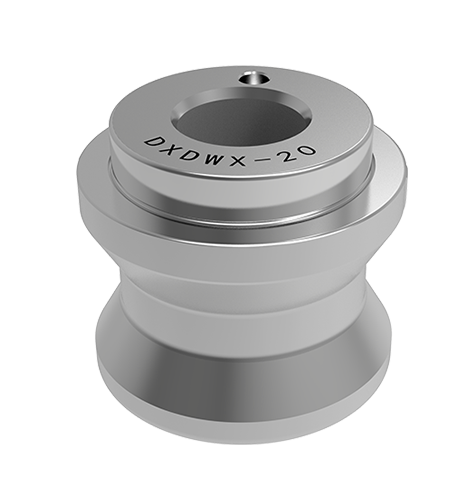

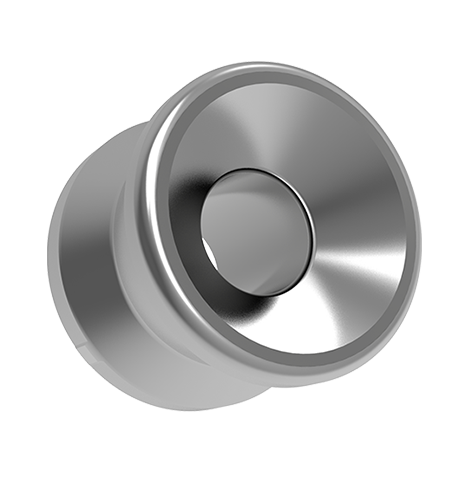

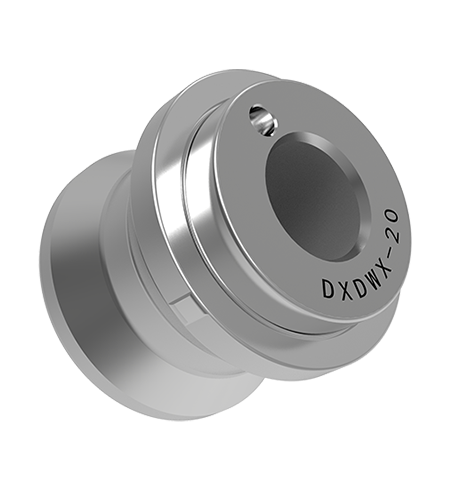

Konumlandırma Pimi, Sertleştirme Tedavisi.
Yüksek 28mm (yönlü anahtarsız), ağırlık 105g.
Sadece rotasyon özgürlüğü derecesini sınırlar ve yönlü bir rol oynar.
Kılavuz deliği ile konumlandırma tarafı arasındaki açı, düz sütun bilyası kilit sıfır konumlandırıcı için uygun olan 45 ° 'dir.
Sertleştirme tedavisi;
Kılavuz deliği ile konumlandırma kenarı arasındaki açı 45 ° 'dir;
Sadece dönme özgürlüğünü sınırlar, yönlü bir rol oynar;
Düz sütun Kilidi için uygun Sıfır konumlandırıcı.

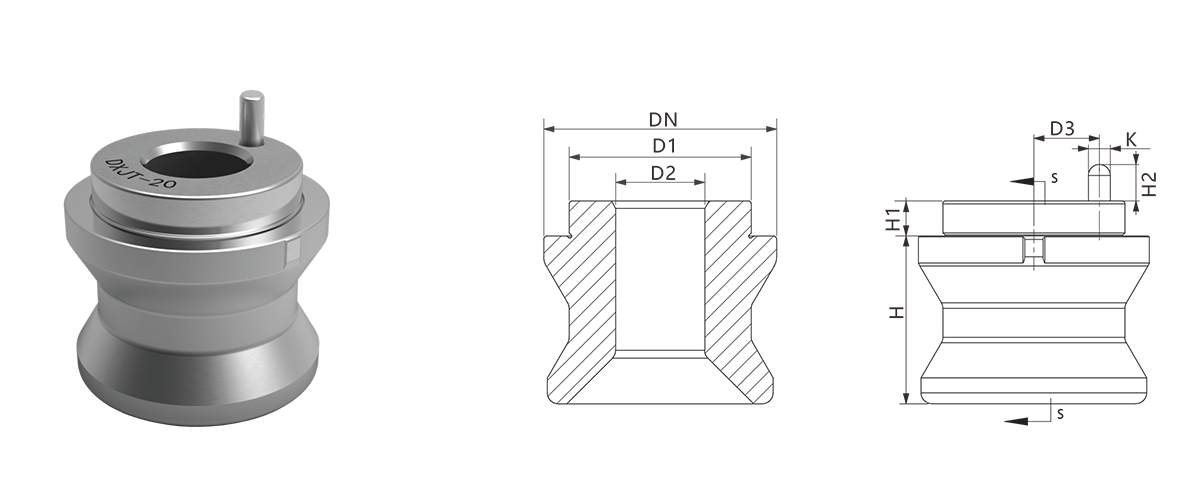

| Sipariş numarası | Ødn | Ødn1 (H6) | ØD2 | D3 | H | H1 | H2 | K | Ağırlık (G) |
|---|---|---|---|---|---|---|---|---|---|
| DXJT-2 | 13 | 10 | 6.2 | 4.5 | 8.9 | 2.1 | 2.5 | 2.2 | 8 |
| DXJT-5 | 18 | 14 | 8.2 | 5.5 | 12.8 | 2.7 | 3 | 2.2 | 16 |
| DXJT-10 | 22 | 15 | 8.3 | 5.75 | 16.3 | 3 | 3 | 2 | 30 |
| DXJT-20 | 32 | 25 | 12.2 | 9 | 23 | 5 | 4 | 3 | 105 |
| DXJT-40 | 40 | 30 | 16.3 | 11.5 | 29 | 5 | 4 | 3 | 188 |
