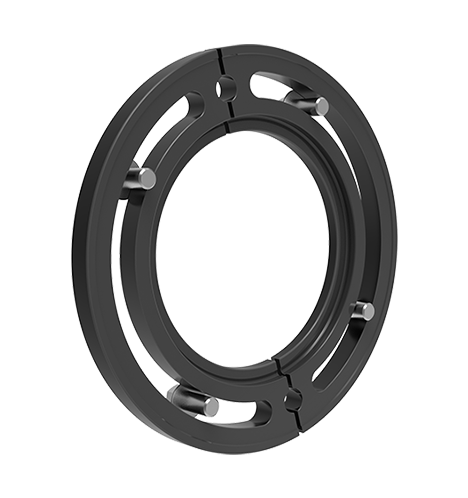

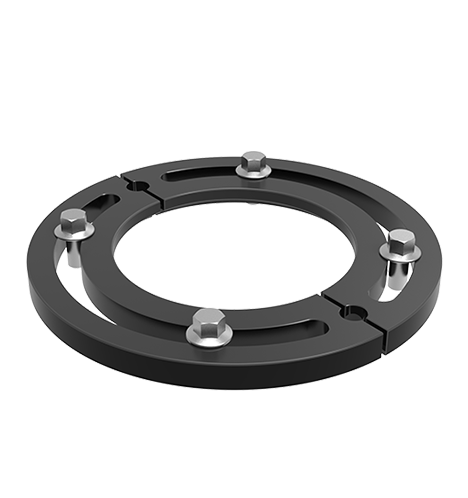

Sabit flanş, P20, QPQ tuz banyosu nitriding yüzeyi.
Çap 198mm, kalınlık 13.5mm (cıvatasız).
Makine tablosuna tabloya monte sıfır nokta konumlandırıcısını (LQTMS) monte etmek için kullanılır.
Farklı T-slot boyutu tabloları için kullanılabilir.
Sabit flanşlar, makine tablosuna Mesa Tipini (LQTMS) monte etmek için kullanılır;
Masanın farklı t-slot boyutları için uygun.
| Sipariş numarası | Boyut numarası | Ød | ØDB | Ølk | Øl | M | H | ØE | Eşleşen cıvata |
|---|---|---|---|---|---|---|---|---|---|
| GDFL-5 | Q5 | 120 | 69.5 | 88 | 96.5 | 8.5 | 9 | 79.4 | M8 |
| GDFL-10 | Q10 | 170 | 100 | 127 | 167.5 | 10.5 | 11.5 | 113 | M10 |
| GDFL-20 | S20 | 198 | 128 | 155 | 137.5 | 12.5 | 13.5 | 139 | M12 |
