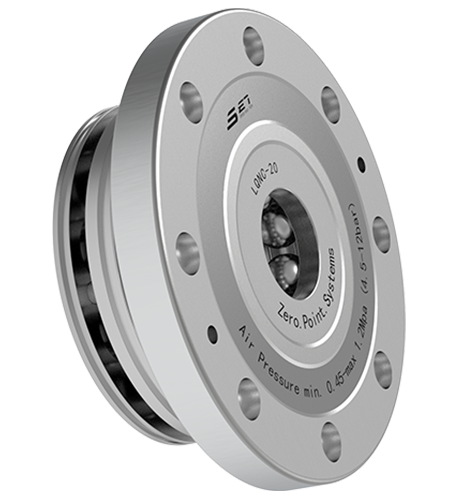

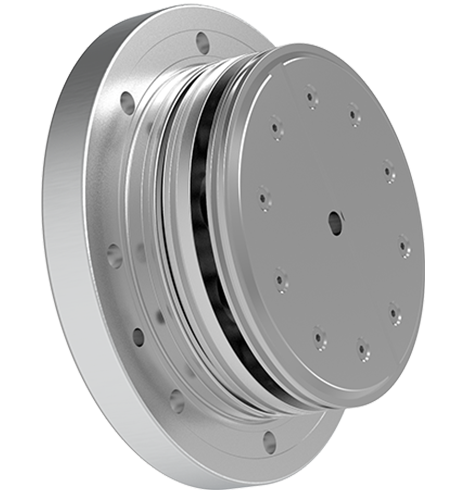

Pnömatik yerleşik montaj tipi

  • Kelepleme kuvveti 17kn
  • Çekme kuvveti 55kn
  • Tekrarlanan konumlandırma doğruluğu <0.005mm
  • Kullanıldığında, basınç kaynağı kesilebilir ve sıkıştırma kuvveti kararlıdır
  • Pnömatik yerleşik montaj tipi
  • Pnömatik yerleşik montaj tipi
  • Pnömatik yerleşik montaj tipi

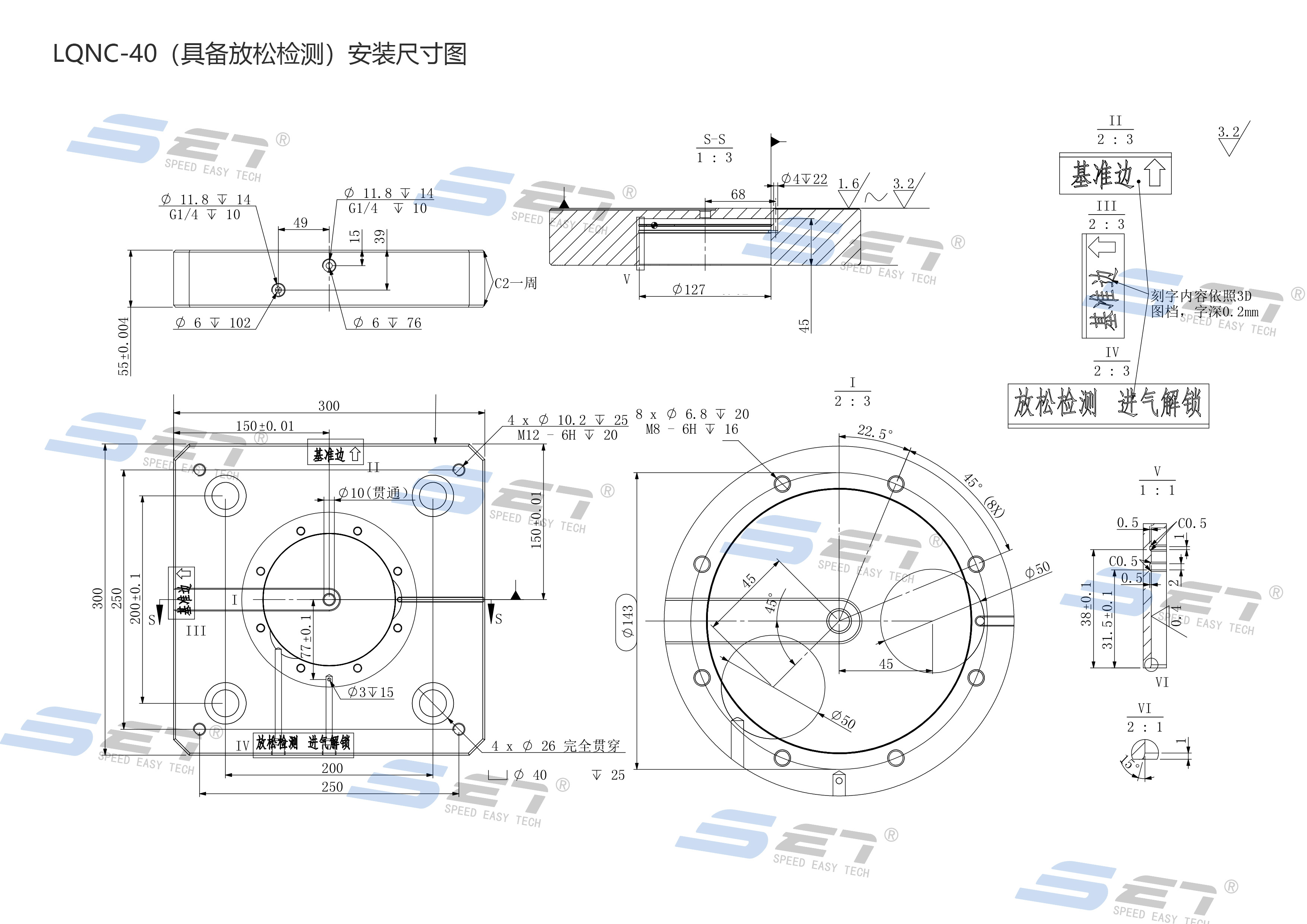

Ayrıntılı çizim
  • Pnömatik yerleşik montaj tipi
  • Pnömatik yerleşik montaj tipi
  • Pnömatik yerleşik montaj tipi
Bize Ulaşın
Suzhou Set Industrial Equipment System Co., Ltd. Ürün parametreleri Suzhou Set Industrial Equipment System Co., Ltd. Çizim Suzhou Set Industrial Equipment System Co., Ltd. Veri indirme Suzhou Set Industrial Equipment System Co., Ltd. İlgili aksesuarlar
Ürün Genel Bakışı

Hava basıncı iç monte sıfır konumlandırıcı yay plakası üzerinde havalandırılır ve kelepçe plakası açık durumdadır. Tırnak, kelepçe plakasına rahatça yerleştirilebilir. Çalışırken, işlem için hava kesilir. Bu nedenle, işte hava basıncı istikrarsızlığı konusunda endişelenmenize gerek yoktur.
Tekrarlanan konumlandırma doğruluğu <0.005mm, tek konumlandırıcı kenetleme kuvveti 17kn, gerilim kuvveti 55kn.
Fikstür değiştirme süresini azaltması gereken sektörlerin işlenmesi için uygundur;
Metal veya metal olmayan kesim için uygun.

Pnömatik yerleşik montaj tipi
Ürün Özellikleri

  • Fikstür değiştirme süresini azaltması gereken sektörlerin işlenmesi için uygundur;

Suzhou Set Industrial Equipment System Co., Ltd.

  • Metal veya metal olmayan kesim için uygun.

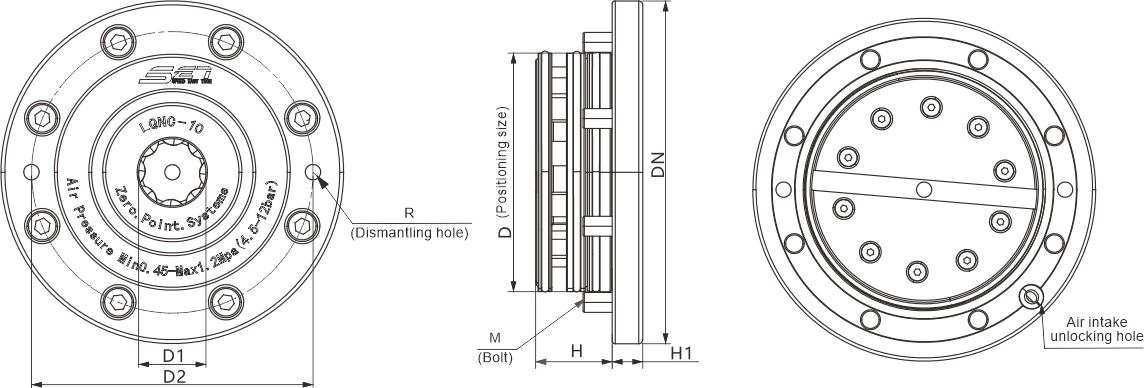

Ürün boyut diyagramı

Sipariş numarası Kilidini açma yöntemi

Kelepleme kuvveti (KN)

Gerilim kuvveti (KN)

Üfleme havası

Ağırlık (kg)

LQNC-5

Atmosfer basıncı

5

13

√

0.5

LQNC-10

Atmosfer basıncı

10

25

√

1.4

LQNC-20

Atmosfer basıncı

17

55

√

2.6

LQNC-40

Atmosfer basıncı

40

105

√

4.2

Sipariş numarası

Ødn

Ød

(H6)

ØD1

ØD2

H

H

(± 0.005)

M

R

LQNC-5

78

58

18

65

21.5

8.5

8xm4

2xm4

LQNC-10

112

78

22

92

25

10

8xm6

2xm6

LQNC-20

138

102

32

115

34

15

8xm6

2xm6

LQNC-40

172

127

40

143

45

18

8xm8

2xm8

  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.

Pnömatik yerleşik montaj tipi

  1. Hava basıncı iç monte sıfır konumlandırıcı yay plakası üzerinde havalandırılır ve kelepçe plakası açık durumdadır.
  2. Tırnak, kelepçe plakasına rahatça yerleştirilebilir. Çalışırken, işlem için hava kesilir. Bu nedenle, işte hava basıncı istikrarsızlığı konusunda endişelenmenize gerek yoktur.
  3. Tekrarlanan konumlandırma doğruluğu <0.005mm, tek konumlandırıcı kenetleme kuvveti 17kn, gerilim kuvveti 55kn.
  4. Fikstür değiştirme süresini azaltması gereken sektörlerin işlenmesi için uygundur.
  5. Metal veya metal olmayan kesim için uygun.
