Gaz basıncı ile kilidi açılır ve yayı ile mekanik olarak kilitlenir.
Emme bağlantı noktasının kilidini açarken, konumlandırıcı kilidi açılır ve tepsi kaldırılabilir; Basınç tahliye bağlantı noktasının kilidini açarken, konumlandırıcı kendi kendine kilitlenir ve kullanım sırasında basınç kaynağını sürekli olarak bağlamaya gerek yoktur.
Tekrarlanan konumlandırma doğruluğu ≤0.005mm, tek konumlandırıcı kenetleme kuvveti 17kn, gerilim kuvveti 55kn. Montaj kısmıdır ve kurulumu kolaydır.
Kullanım sıcaklığı aralığı -20 ℃ ~ 80 ℃'dir. Metal veya metal olmayan kesme alanları için uygun.
Gaz basıncı kilidini açar, yay mekanik kilit;
Tekrarlanan konumlandırma doğruluğu ≤ 0.005mm;
Kurulum sırasında kullanılan taban plakası daha ince ve daha hafif kalınlıkta.
Malzeme: sertleştirilmiş paslanmaz çelik;
Montaj kısmıdır ve kurulumu kolaydır;
| Sipariş numarası | Kilidini açma yöntemi | Kelepleme kuvveti (KN) | Gerilim kuvveti (KN) | Üfleme havası | Ağırlık (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Gaz basıncı | 10 | 25 | √ | 4.3 |
| LQFLD-20 | Gaz basıncı | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Gaz basıncı | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Gaz basıncı | 17 | 55 | √ | 8.8 |

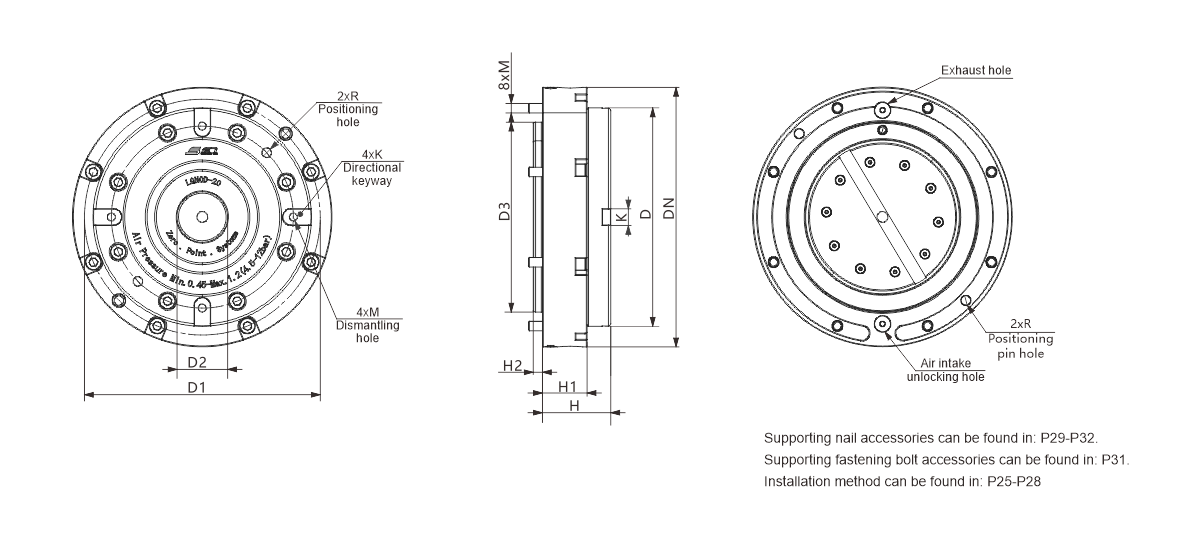

| Sipariş numarası | Ødn | Ød | ØD1 | ØD2 | ØD3 (H7) | H | H1 | H2 | M | VEYA | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |

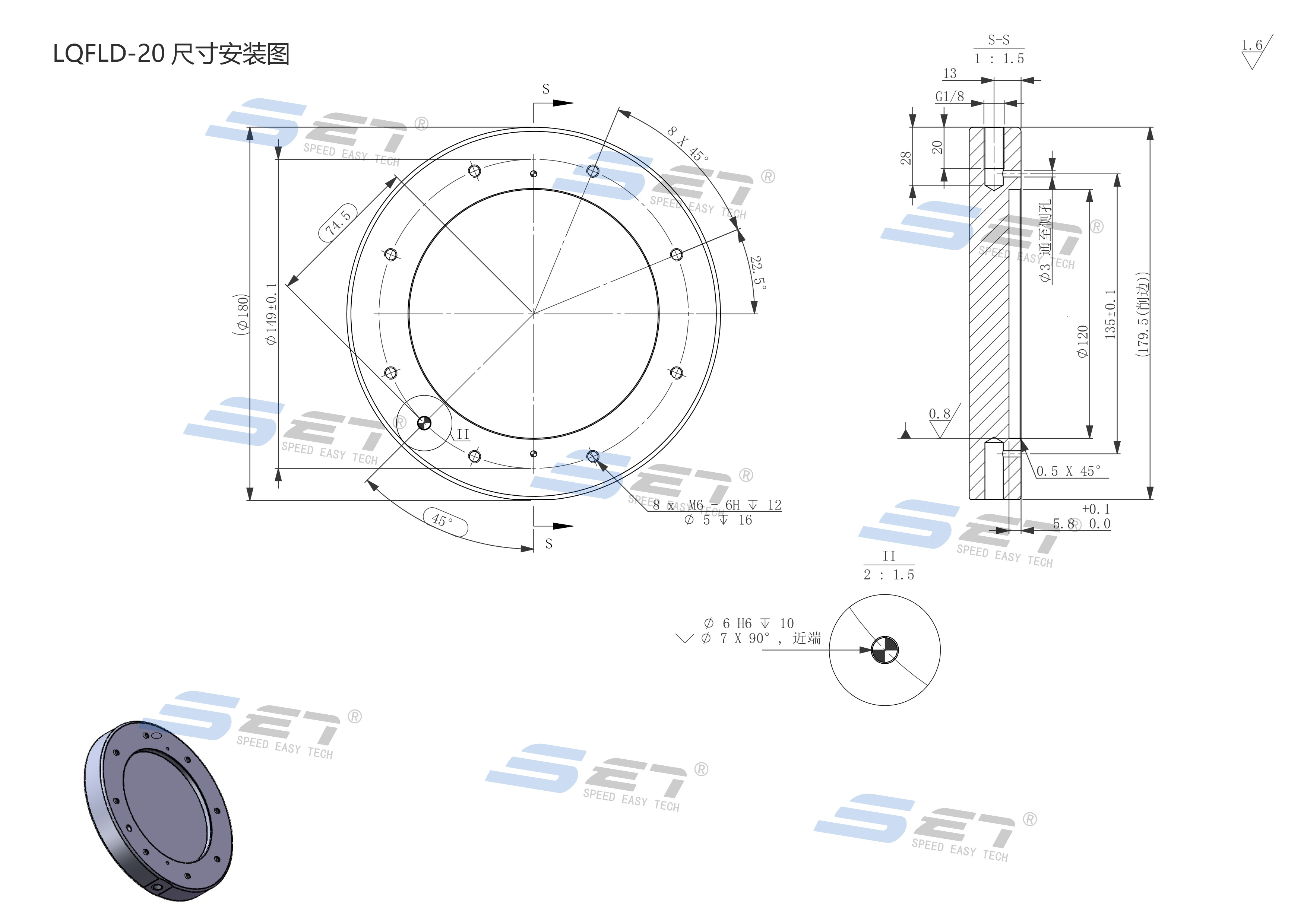

Flanş tipi kurulum türü
